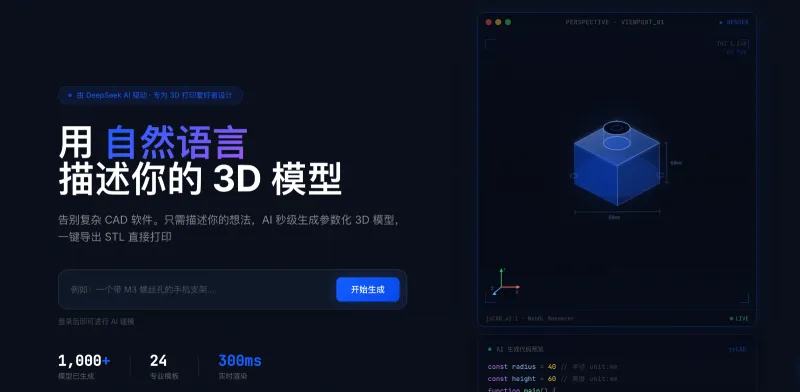

HiCAD：开源AI参数化3D CAD工具，浏览器在线智能建模一键出图

一、HiCAD是什么

HiCAD 是一款基于Web端、AI赋能的开源轻量化参数化3D CAD建模工具，项目托管于GitHub平台，遵循GPL-3.0开源协议免费开放使用与二次开发。

该项目彻底打破传统专业CAD软件操作繁琐、设备门槛高、建模周期长的行业痛点，依托自然语言大模型能力，实现文字描述自动生成3D建模代码，搭配可视化三维预览、参数实时调节、多格式模型导出等一体化能力，让零基础普通用户、设计从业者、创客爱好者无需掌握复杂CAD语法，即可快速完成各类简易至中端三维模型设计。

区别于传统桌面端重型CAD软件，HiCAD全程依托浏览器运行，无需下载安装客户端，兼容电脑、平板等多终端设备，核心依托JSCAD参数化建模逻辑，结合Three.js实现三维场景渲染，融合主流大语言模型完成智能建模，是当下轻量化在线3D设计领域实用性极强的开源解决方案。

二、功能特色

HiCAD整合智能AI建模、可视化编辑、参数调控、模型导出等全链路功能，核心特色划分如下：

1. AI自然语言智能建模

• 支持纯中文/英文自然语言输入设计需求，自动解析建模意图

• 采用双阶段建模逻辑，先完成设计需求意图分析，再精准生成标准JSCAD参数化建模代码

• 搭载流式代码输出模式，实时查看建模代码生成过程，建模逻辑清晰可见

• 兼容DeepSeek、通义千问、OpenAI等主流大模型，可自由切换AI接口

2. 在线代码可视化编辑

• 内置Monaco代码编辑器（VS Code同源内核），自带语法高亮、代码提示、语法纠错功能

• 支持手动修改自动生成的建模代码，自定义调整模型结构、造型、结构细节

• 代码分区管理，区分基础造型代码、尺寸参数代码、结构组合代码，编辑逻辑清晰

3. 实时3D可视化预览

• 基于Three.js搭建轻量化三维渲染引擎，依托WebWorker优化渲染性能

• 支持360°自由拖拽旋转、缩放、平移三维模型，全方位查看设计效果

• 预览界面无卡顿延迟，低配置电脑浏览器也可流畅运行预览功能

4. 可视化参数自由调节

• 独立参数调控面板，以滑块、数值输入两种形式修改模型长宽高、孔径、厚度等核心尺寸

• 参数修改实时同步至3D预览界面，做到改参数即改模型，实现所见即所得设计模式

• 所有参数独立命名管理，方便批量调整、统一规格适配

5. 多格式模型一键导出

• 主流3D通用格式全覆盖，支持导出STL、OBJ两大核心格式

• 导出模型适配3D打印设备、三维渲染软件、工业简易设计场景

• 支持生成模型专属分享链接，一键分享设计成果给他人查看编辑

6. 内置模型模板市场

• 平台预存大量通用3D设计模板，包含机械零件、日常摆件、文创造型、简易工装等品类

• 支持直接调用模板修改参数快速出图，大幅降低从零建模的时间成本

• 支持用户自主上传优质模板，丰富平台设计资源库

7. 轻量化部署与权限管理

• 前后端分离架构，部署流程简洁，个人本地、企业服务器均可快速搭建

• 内置JWT登录认证、激活码权限管控，可灵活区分免费功能与高阶AI建模功能

• 适配移动端自适应布局，手机平板可简易查看与基础参数修改

三、技术细节

1. 整体架构

项目采用前后端完全分离开发架构，整体分为前端交互层、后端服务层、共享数据层三大板块，架构分层清晰，便于功能迭代与二次开发。

2. 核心技术栈

前端技术栈

Vue3 + Vite + Pinia + Tailwind CSS
Three.js + WebWorker 三维渲染
Monaco Editor 在线代码编辑器
Axios + SSE 流式数据通信

• Vite作为构建工具，实现项目快速启动、热更新、打包轻量化

• Pinia统一管理全局状态，优化页面数据交互逻辑

• Tailwind CSS完成全局样式开发，适配多终端响应式布局

• SSE服务器推送事件实现AI代码流式输出，提升交互体验

后端技术栈

NestJS + TypeScript
lowdb轻量本地数据库
JWT身份认证
大模型API对接中间层

• NestJS依托TypeScript开发，代码规范性强，后端接口易拓展

• 采用lowdb轻量数据库，无需搭建MySQL、PostgreSQL等重型数据库，降低部署难度

• 统一封装大模型对接接口，新增AI模型仅需配置接口地址与密钥即可完成适配

核心建模底层

底层依托JSCAD开源参数化三维建模库，所有AI生成代码均遵循JSCAD标准语法，保障代码通用性、规范性与可二次编辑性。

3. 运行环境要求

4. 项目目录核心结构

HiCAD/
├── backend     # NestJS后端服务目录
│  ├── src     # 后端核心业务代码
│  └── .env     # AI密钥、端口、接口配置文件
├── frontend     # Vue3前端页面项目
│  ├── src     # 页面组件、路由、状态管理
│  └── public    # 静态资源、3D预览静态文件
└── shared      # 前后端共用TS类型、工具方法

5. 核心运行原理

1. 用户输入自然语言设计需求，前端将需求传输至后端服务

2. 后端对接配置好的大语言模型API，发送建模指令

3. AI按照JSCAD语法规则，生成标准化参数化3D建模代码并流式回传

4. 前端接收代码后同步展示在编辑器内，同时调用Three.js渲染生成3D模型

5. 用户修改参数或手动编辑代码，实时刷新三维预览效果

6. 设计完成后调用导出接口，转换生成STL/OBJ格式三维模型文件

四、应用场景

1. 3D打印创客设计
   普通创客、手工爱好者无需专业建模功底，通过文字描述快速制作手办配件、收纳摆件、日常零件等3D打印模型，快速落地实物制作。

2. 校园教学实训
   中小学、职业院校三维设计教学使用，简化CAD学习难度，以文字+可视化形式普及参数化3D建模知识，适配信息技术、创客教育课程。

3. 小型机械简易设计
   五金小零件、简易工装夹具、设备辅助配件快速草图建模，满足小微企业简易工业造型设计需求，缩短前期设计周期。

4. 文创产品快速建模
   文创摆件、节日礼品造型、桌面小物件快速设计，快速出三维效果图用于产品初稿审核。

5. 个人开源项目二次开发
   开发者可基于HiCAD完整架构，二次定制开发专属在线3D设计平台，搭建私有企业内部轻量化CAD设计系统。

6. 业余设计爱好者创作
   休闲娱乐类三维造型创作，随手构思创意造型，浏览器内快速完成设计，无需安装大型设计软件。

五、使用方法

1. 线上直接体验

无需本地部署，访问项目公开体验地址，打开浏览器即可直接进入HiCAD操作界面，零基础直接使用AI建模功能。

2. 本地私有化部署流程

1. 克隆GitHub项目仓库

git clone https://github.com/MrXujiang/HiCAD.git

2. 进入项目根目录，分别安装前后端依赖

# 进入后端目录安装依赖
cd HiCAD/backend
pnpm install

# 进入前端目录安装依赖
cd ../frontend
pnpm install

3. 配置后端.env环境变量文件，填入对应大模型API密钥、接口地址、运行端口

4. 启动后端服务

pnpm start

5. 启动前端项目

pnpm dev

6. 浏览器输入本地访问地址，进入私有化部署的HiCAD平台

3. 基础建模操作步骤

1. 进入平台主界面，找到AI建模输入框

2. 清晰输入三维模型设计需求，例如：制作一个长宽高10cm的正方体收纳盒

3. 点击生成建模代码，等待AI自动输出JSCAD代码并加载3D预览模型

4. 在右侧参数面板调整尺寸、厚度等参数，优化模型造型

5. 手动编辑代码修改细节结构，确认设计效果无误

6. 点击导出按钮，选择STL或OBJ格式保存模型文件即可完成设计

六、竞品对比

选取市面主流三款同类在线3D建模工具进行横向对比，直观展现HiCAD核心优势：

七、常见问题解答

1. HiCAD运行报错提示Node版本过低怎么办？

答：直接升级本地Node.js至18.0及以上稳定版本，同时同步升级pnpm包管理工具，重启项目即可解决版本兼容报错问题。

2. AI建模功能无法正常生成代码是什么原因？

答：首先检查后端.env文件内填写的大模型API密钥是否正确、接口地址是否可正常访问，其次确认本地网络能够连通大模型官方接口，最后核对激活码权限是否正常。

3. 生成的3D模型预览空白无法显示如何处理？

答：清理浏览器缓存，切换Chrome或Edge主流浏览器重试，同时检查Three.js渲染资源是否加载完整，关闭浏览器广告拦截类插件即可恢复正常预览。

4. 部署完成后前端无法访问后端接口怎么解决？

答：核对前后端配置的运行端口是否统一，关闭本地防火墙与端口拦截限制，确认后端服务正常启动无报错日志。

5. 零基础不懂JSCAD代码能否正常使用HiCAD？

答：完全可以，普通用户无需学习任何建模代码，仅依靠自然语言输入需求、调整可视化参数即可完成全部设计，代码编辑仅面向进阶开发者使用。

6. 该项目是否支持商用场景使用？

答：项目遵循GPL-3.0开源协议，个人免费使用无限制，企业商用需严格遵守开源协议相关规范，合规进行二次开发与商业落地。

7. 导出的STL模型能否直接用于3D打印？

答：正常参数生成的标准模型均可直接导入3D打印切片软件使用，仅需简单检查模型壁厚、镂空结构即可正常打印。

八、相关链接

• HiCAD项目GitHub开源仓库地址：https://github.com/MrXujiang/HiCAD

• 官网地址：https://hicad.mvtable.com/

九、总结

HiCAD凭借开源免费、AI智能赋能、轻量化Web运行、参数化便捷设计等多重核心优势，补齐了传统重型CAD软件门槛高、在线简易建模工具无源码不可定制的行业短板，将自然语言智能创作与三维参数化建模深度融合，既满足了零基础设计爱好者快速出图、校园创客教学、3D打印简易设计等轻量化使用需求，也为技术开发者提供了可自由二次开发、私有化部署的完整三维设计平台源码方案，依托成熟稳定的前后端技术架构与主流大模型适配能力，成为目前国内开源领域实用性与性价比兼具的在线AI三维CAD建模优质项目，适配多类民用、小型工业、教学类三维设计全场景使用。
