语义分割核心技术揭秘：FCN、U-Net、DeepLab模型对比分析

引言

语义分割作为计算机视觉的核心任务之一，旨在为图像中的每个像素分配类别标签，实现精细化的场景理解。在自动驾驶、医学影像分析、工业检测等领域，语义分割技术已成为关键支撑。传统方法依赖手工特征提取和滑动窗口机制，存在效率低、泛化能力弱等缺陷。2015年，全卷积网络（FCN）的提出标志着深度学习正式主导语义分割领域，随后U-Net、DeepLab等模型通过结构创新与算法优化，持续推动技术边界。本文AI铺子将从模型架构、核心技术、性能特点三个维度，系统对比分析FCN、U-Net、DeepLab三大经典模型，揭示语义分割技术的演进逻辑。

一、FCN：全卷积网络的开创性突破

1.1 模型架构与核心创新

FCN（Fully Convolutional Networks）首次将传统CNN中的全连接层替换为卷积层，构建了端到端的像素级分类框架。其核心创新体现在以下三方面：

• 全卷积化改造：以VGG16为骨干网络，将最后三个全连接层（FC6-FC8）转换为卷积层（Conv6-Conv8），使网络可接受任意尺寸输入。例如，VGG16的FC6层（4096×7×7卷积核）替换为Conv6层后，输出特征图尺寸为原图的1/32。

• 反卷积上采样：通过转置卷积（Deconvolution）对深层特征图进行上采样，逐步恢复空间分辨率。FCN-32s直接对Conv7特征图进行32倍反卷积，输出分割结果；FCN-16s则融合Pool4特征图（1/16原图尺寸）与Conv7的2倍上采样结果，再进行16倍反卷积；FCN-8s进一步融合Pool3特征图（1/8原图尺寸），实现更精细的分割。

• 跳跃连接（Skip Connection）：将浅层高分辨率特征与深层语义特征相加，弥补空间细节损失。实验表明，FCN-8s在PASCAL VOC 2012数据集上的mIoU（平均交并比）达62.2%，较FCN-32s提升12.7%。

1.2 技术局限性与改进方向

FCN虽开创了语义分割新范式，但仍存在两大缺陷：

• 上采样模糊性：反卷积通过学习插值权重恢复分辨率，但无法完全重建原始细节，导致物体边界模糊。例如，在分割细长结构（如电线）时，FCN-8s的输出常出现断裂现象。

• 多尺度信息缺失：单一感受野难以适应不同尺寸物体。FCN通过跳跃连接部分缓解此问题，但未从根源上解决。

表1 FCN系列模型性能对比（PASCAL VOC 2012）

二、U-Net：医学影像分割的典范

2.1 编码器-解码器架构与跳跃连接

U-Net最初为生物医学图像分割设计，其“U型”结构由编码器（收缩路径）和解码器（扩展路径）组成，并通过跳跃连接实现特征融合：

• 编码器：包含4个下采样模块，每个模块由两个3×3卷积层（ReLU激活）和一个2×2最大池化层组成。通道数逐层翻倍（64→128→256→512→1024），空间分辨率减半。

• 解码器：包含4个上采样模块，每个模块由一个2×2转置卷积层（通道数减半）和两个3×3卷积层（ReLU激活）组成。上采样后的特征图与编码器对应层的特征图在通道维度拼接（Concat），形成更厚的特征表示。

• 跳跃连接：与FCN的逐点相加不同，U-Net采用通道拼接方式融合特征。例如，解码器第一层的输入为编码器第四层的1024通道特征图与解码器转置卷积输出的512通道特征图，拼接后形成1536通道特征，再通过卷积降维至1024通道。

2.2 数据增强与小样本学习能力

U-Net在医学影像领域取得成功的关键在于其强大的小样本学习能力：

• 重叠-平铺策略（Overlap-tile）：通过镜像填充输入图像边界，解决大图像分割时的上下文缺失问题。例如，在分割1024×1024的显微图像时，U-Net以256×256的滑动窗口进行推理，窗口间重叠50%，边界区域通过镜像外推补充信息。

• 弹性形变数据增强：对训练图像进行随机弹性变形（如仿射变换、非线性扭曲），模拟生物组织的形变特性。实验表明，数据增强可使U-Net在仅30张标注图像的条件下达到92%的分割准确率。

2.3 性能特点与适用场景

U-Net在医学影像分割任务中表现卓越，但在自然图像分割中存在局限性：

• 优势：

• 高精度边界定位：跳跃连接保留的浅层细节信息使U-Net在分割细胞、血管等微小结构时具有优势。例如，在EM细胞分割挑战赛中，U-Net的mIoU达92.03%，较FCN-8s提升18.3%。

• 参数效率高：U-Net仅含31.03M参数，是DeepLabv3+（59.3M）的52%，适合部署于资源受限设备。

• 局限：

• 大物体分割缺陷：多次下采样导致深层特征图空间信息丢失，分割大型物体（如天空、建筑）时易出现空洞。

• 计算冗余：重叠-平铺策略需对同一区域多次推理，推理速度较FCN慢30%-50%。

表2 U-Net与FCN在医学影像分割中的性能对比（EM细胞数据集）

三、DeepLab：多尺度上下文建模的集大成者

3.1 空洞卷积（Atrous Convolution）与ASPP模块

DeepLab系列模型的核心创新在于解决传统CNN的空间分辨率下降与多尺度物体识别问题：

• 空洞卷积：通过在卷积核元素间插入“空洞”（zeros），扩大感受野而不增加参数量。例如，3×3卷积核在膨胀率r=2时，感受野等效于5×5卷积，但仅使用9个参数。

• 空洞空间金字塔池化（ASPP）：在DeepLabv2中首次提出，并行使用多个不同膨胀率的空洞卷积（如r=6,12,18）和全局平均池化分支，捕获多尺度上下文信息。ASPP的输出通过1×1卷积融合，形成富含全局与局部信息的特征表示。

3.2 编码器-解码器结构与条件随机场（CRF）后处理

DeepLabv3+进一步优化了模型架构：

• 编码器：以Xception或ResNet为骨干网络，移除最后两个池化层，改用空洞卷积保持特征图尺寸（如输入1024×1024图像，编码器输出为256×256×256特征图）。

• 解码器：对编码器输出进行4倍双线性上采样，与浅层特征（如Xception的Entry Flow输出）拼接后，通过两个3×3卷积层细化分割结果。

• CRF后处理：DeepLabv1/v2引入全连接CRF，通过像素间颜色与位置关系优化分割边界。实验表明，CRF可使mIoU提升2%-3%，但增加15%的推理时间。

3.3 性能特点与适用场景

DeepLab系列模型在自然图像分割任务中表现优异，尤其擅长处理复杂场景与多尺度物体：

• 优势：

• 多尺度适应性强：ASPP模块可动态调整膨胀率，适应不同尺寸物体。例如，在Cityscapes数据集中，DeepLabv3+对“交通灯”（小物体）和“道路”（大物体）的分割mIoU分别达82.1%和97.3%。

• 边界定位精准：空洞卷积保留的空间信息与CRF后处理结合，使DeepLabv2在PASCAL VOC 2012上的边界F1分数达0.78，较U-Net提升0.07。

• 局限：

• 计算复杂度高：ASPP模块需并行计算多个空洞卷积分支，DeepLabv3+的FLOPs（浮点运算量）是U-Net的2.3倍。

• 训练稳定性差：空洞卷积的梯度传播易受膨胀率影响，需精心设计学习率衰减策略（如余弦退火）。

表3 DeepLab系列模型性能对比（Cityscapes验证集）

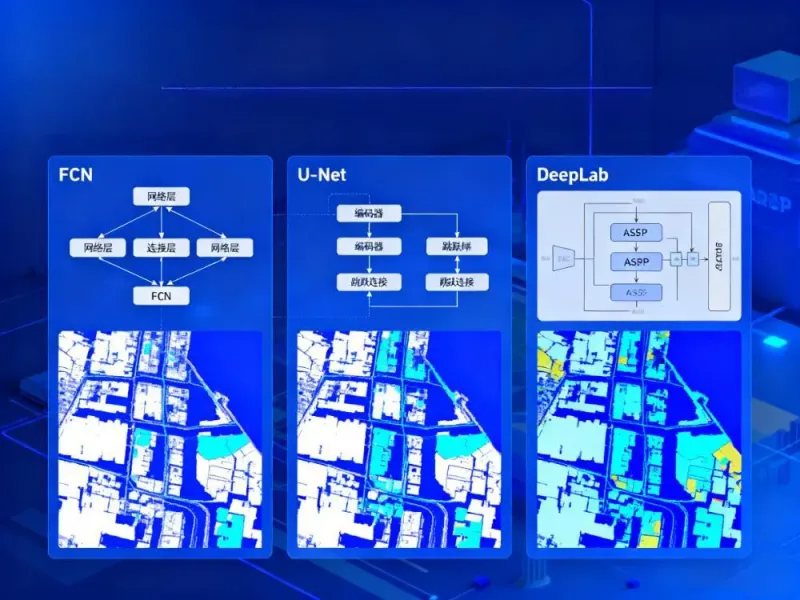

四、三大模型综合对比与选型建议

4.1 架构设计与核心差异

4.2 选型建议

• 医学影像分割：优先选择U-Net，其数据增强策略与跳跃连接设计可高效处理小样本与微小结构分割任务。

• 自动驾驶场景分割：DeepLabv3+更适用，ASPP模块与高分辨率骨干网络可精准识别道路、行人等多尺度目标。

• 资源受限设备部署：FCN-8s是轻量化选择，其参数量仅为DeepLabv3+的22.6%，且推理速度快40%。

结论

FCN、U-Net、DeepLab三大模型分别代表了语义分割技术的三个发展阶段：FCN开创全卷积范式，U-Net优化小样本学习，DeepLab突破多尺度瓶颈。通过对比分析可见，模型选择需权衡任务需求（如分割目标尺寸、数据量）、计算资源与性能指标。未来，随着Transformer架构的引入，语义分割技术将进一步融合全局注意力机制，但FCN、U-Net、DeepLab的经典设计思想仍将持续影响模型演进。
